철강재에서 Test는 늘 있는 일이지만
후판에서의 Test는 종류도 많고 가지가지입니다.

구 분		후판 시험의 종류
화학 성분 시험		Ladle Analysis & Product Analysis
물리 시험	강도, 연성	인장 시험
	인성	CVN충격시험, DWTT, NRL 낙중시험, Strain Aged 충격시험
	내마모성	두께 방향 인장 시험
	시편열처리	PWHT, Stress Relief, Normalizing
	파괴 인성	CTOD 시험
금속 조직	개재물	Sulfur Print
금속 조직	조직 분석	Grain Size
부식 시험		HIC, SSCC

위의 내용은 후판 (두께 6 mm 이상의 강판)에서 하는 시험이고
그 시험 중에 PWHT 시험이 있습니다.

PWHT 는 Post Weld Heat Treatment 의 약자로
용접 후 열처리에 따른 물성/충격 저하 보증에 관한 Test입니다.

철판에서 용접은 빼 놓을 수 없는 공정입니다.
하지만 용접은 고열을 수반하고,

고열은 철강재 물성의 변화를 초래할 수 있습니다.
철판의 사용은 용접의 연속이고

유조선, 컨테이너선, 화물선,
여객선, 전투함, 함공모함까지,

선박의 건조는 용접의 연속입니다.
따라서 용접 후 열처리 실시에 따른

모재의 기준치 대비 물성/충격치 저하를
Guarantee 하기 위한 시험으로

기본은 ASME Standards를 기준으로 하지만
(ASME 2007 Section Ⅷ – Division 1)

주문자의 요구 조건에 따라 다양한 기준이 적용되고 있습니다.
주요 Check 항목으로는

열처리 온도, 유지 시간, 가열 및 냉각 속도, 열처리 횟수 등이 있으며

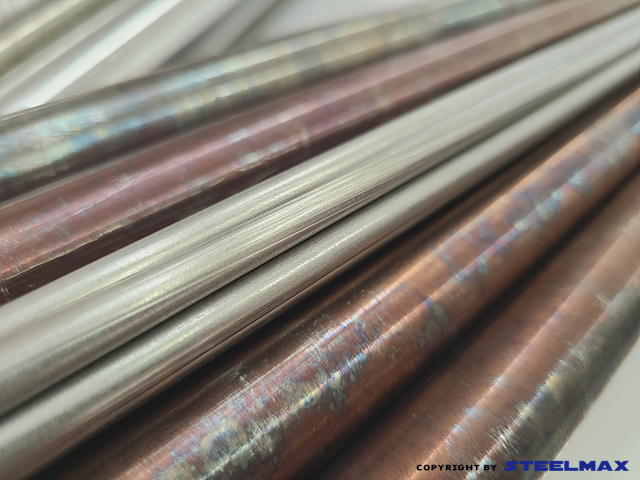

아래에 나타나는 사진은 PWHT Test 시험편입니다.

※ 후판 (steel plates, 후강판)
Steel plates manufactured by hot rolling.
In the classification for statistical purpose, thickness is equal to or
greater than 3.0 mm. Those of equal to or greater than 3.0 mm and
less than 6.0 mm may be called medium gauge plate and those of equal
to or greater than 6.0 mm in thickness may be called heavy steel plate.
In the classification of ISO 6929, in the classification for statistical purpose,
it is recommended to classify steel plates whose thickness is equal to or
greater than 3 mm, and the cold rolled steel plate shall be included.
열간 압연으로 제조된 강판으로, 보통 두께 3 mm 이상의 것.
특히 3.0 mm 이상, 6.0 mm 미만의 것을 중판, 6.0 mm 이상의 것을
후판이라고 하는 수도 있습니다.

※ Inclusions (개재물 : 介在物)
Non metallic particles like oxides, sulfides, and silicates in the steel matrix.
To decrease the negative effect of inclusions on mechanical properties,
special cleaning methods are used during the melting process in
steel production.
산화물, 황화물, 규산염 등의 아주 작은 입자들이 금속 조직 내 있는 것을 말하고
이들은 기계적 성질에 부정적인 영향을 감소 시키려고 강의 제조 과정에서
제거 시킵니다.
