Mu-Metal®, Magnetic Shield Nickel Alloy

Mu-Metal®, Magnetic Shield Nickel Alloy
STEELMAX Metal Story

Mu-Metal® 은, 자기 차폐 금속으로, Nickel 80% 합금 재료입니다.
연자성 Ni-Fe 합금체이면서, 고투자율 (high permeability) 합금입니다.

뮤메탈은 낮은 자기장에서 높은 투자율과 자기 차폐 효과가 가능한 재료로
높은 초투자율, 최대 투자율과 함께 낮은 이력 손실 (hysteresis lose) 입니다.

Mu-Metal® — trademark of Magnetic Shield Corporation 이고, annealed 조건에서
최대 투자율 재료가 되며, 밀폐 용기, 실린더, 캔, 찬넬, 3D 박스로 가공이 용이합니다.

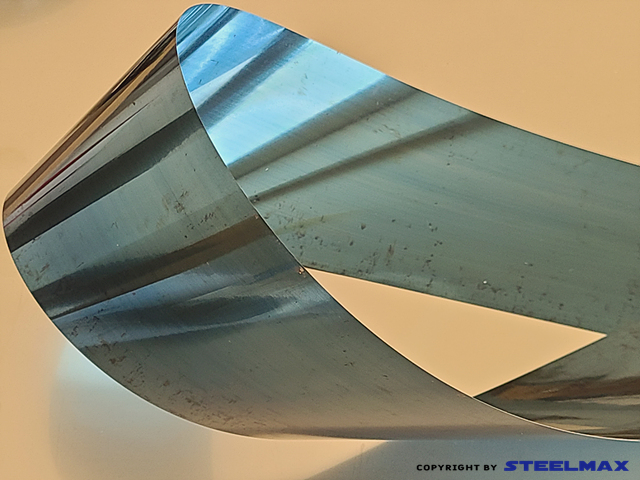

뮤메탈은 sheet 또는 코일재인 경우는 두께0.36~3 mm, 포일은 0.05~0.3 mm
Plate 인 경우는 5 mm, rod 는, 외경 6.35~20 3 mm 수준입니다.

※ Magnetic flux density or magnetic induction (자속 밀도 : 磁束密度)
Magnetic flux per unit area of uniformly magnetized sample
For unit, Tesla (T) is used.
균일하게 자화 된 시료의 단위 면적당의 자속으로 단위는 테슬라 (T)를 사용합니다.

※ Permeability (투자율 : 透磁率)
Ratio of magnetic flux to magnetizing force.
Usually, initial and maximum permeabilities are used.
자화력에 대한 자속 밀도의 비를 말하며
통상적으로 초투자율과 최대 투자율이 사용됩니다.

※ Coercive force (보자력 : 保磁力)
Magnetizing force Hc at which the magnetic flux
density vanishes on the hysteresis loop.
이력 곡선에서 자속 밀도가, 0 에 상당하는 자화력 Hc.

Magnetic Properties, Strip, Sheet, 0.51＜t＜1.52 mm
Permeability at 100G (10mT), min.	70000
Maximum permeability, min.	250000
Coerce field strength, Oe, max.	0.015

Typical physical properties (annealed)
Electrical resistivity (µΩ-㎝) 전기저항률		60
Saturation induction (T) 자속밀도		0.78
Density (g/㎤)		8.74~8.77
Curie temperature (℃)		390
Mean liner coefficient of expansion(µΩ/m/℃)	20~100℃	11.5
	20~500℃	14.0
	20~1000℃	15.9

A753 Alloy 4
Main chemical composition (%)	Nickel (Ni)	79.0~82.0
	Molybdenum (Mo)	3.5~6.0
	Iron (Fe)	Balance
Cold Rolled Strip	0.2% Yield strength	1030 MPa
	Tensile strength	1100 MPa
	Elongation (%)	2
Annealed strip	0.2% Yield strength	220 MPa
	Tensile strength	580 MPa
	Elongation (%)	40
