SA350 LF2, Low Temp. Notch Toughness Steel

SA350 LF2, Low Temp. Notch Toughness Steel
STEELMAX Steel Story

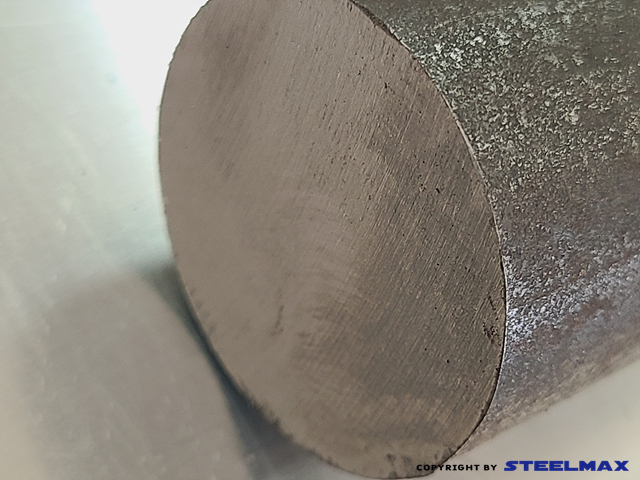

SA350 LF2 강재는 배관 부품인 링 플랜지, 피팅, 밸브 용도로 쓰이는 단조강이면서
저(低 : Low) 합금 강재이고, 노치 (notch : V자형 흠)에 대한 인성 (靭性 : 파괴되기 어렵고

질기며, 충격에 강한 성질)을 가지면서, 저온용으로 -46℃ CVN 충격 시험 조건 재질입니다.
SA350 LF2 재질은 SA350 규정에 LF1 재질부터 LF787까지 7가지 재질 중 하나로

이들 재질들은 모두 저온용으로 0~ 영하 101℃까지 저온 영역별 재질을 골라 쓸 수 있도록
Grade로 LF1~LF787까지 구성돼 있고, 세부적으로 Class 1, 2, 3으로 구분됩니다.

철강 재료는 온도가 내려가면 갈수록 저온 충격에 견디지 못하고 깨지는 성질이
높아지므로 이에 저온 환경에서도 사용할 수 있는 저온용 강재가 필요하며

저온용 강재는 대부분 니켈 원소가 합금되고, SA350 LF2 강재에는 니켈 원소
0.40% maximum이지만, 영하 101℃ CVN 충격 시험이 있는

SA350 LF3 규정 재질 경우는 3.3~3.7% 니켈 원소가 합금되며, A350 규정 자체가
저(低 : Low) 합금 규정이라서 그렇지, 더 낮은 온도인 영하 196℃ 수준에서도 사용하는

강재인 경우는 더 높은 니켈 합금이 합금되며, ASTM 규정 번호도 달리하게 됩니다.
SA350 LF2 경우는 KS D4125, JIS G3205 SFL 2 재질과 비교는 가능합니다.

SA350 LF1 Class 1 경우는 평균 CVN 20 joule/-46℃ 이지만
SA350 LF2 Class 2 경우는 평균 CVN 27 joule/-46℃로 최저 충격 값에서 차이가 있습니다.

※ Steels for low temperature service (저온용강재, 低溫用鋼材 : LTS 강재)
Steel products manufactured for the pressure vessels and structures
used at a low temperature which required toughness at a low
temperature and weldability.
There are carbon steel, low alloy steel, 2.5% nickel steel, 3.5 nickel steel
9% nickel steel, austenitic stainless steel, etc. according to use temperature.

저온하에서 쓰이는 용기, 설비 및 구조재로서 저온인성 및 용접성을 중시해서
제조된 강재로, 사용온도에 따라 탄소강, 저합금강, 2.5% 니켈강, 3.5% 니켈강
9% 니켈강, 오스테나이트 스테인레스강이 있습니다.

※ Charpy V-Notch Impact Test (CVN : 샤르피 충격시험 : 衝擊試驗)
Test to measure the absorbed energy, impact value, percentage
of brittle/ductile fracture, transition temperature, etc. with using
charpy impact testing machine in which test piece is supported by
two supports distant by 40mm so that the notch meets the middle
between supports and is broken by striking with one blow of
pendulum to the face opposite the notch.

샤르피 충격시험기를 사용하여 시험편을 40mm 간격이 있는 두 개의
지지대에 올려 놓고, 또한 노치부를 지지대 사이의 중앙에 놓고
노치부의 뒷면을 해머로 1회만 충격을 주어, 시험편을 파단시키고
흡수에너지, 충격치, 파면율, 천이온도 등을 측정하는 시험을 말합니다.

저합금 저온용 노치 인성 단조강
